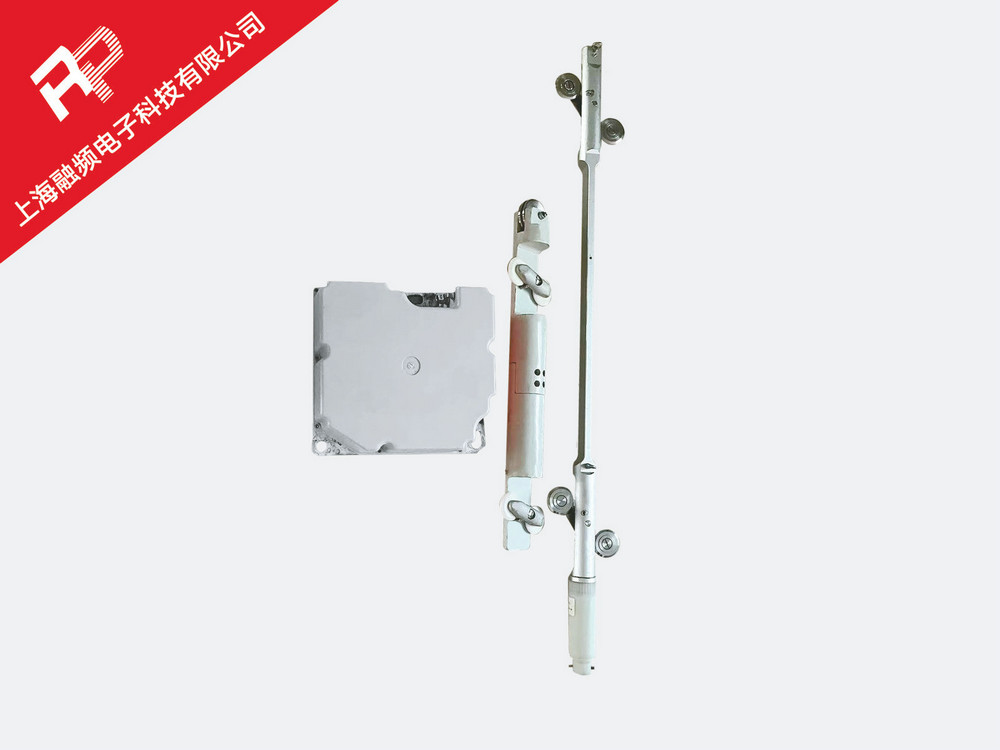

产品简介
滑轮固定式测斜仪的测量原理是：采用—根由多段500mm 长直线形成的连续折线来拟合中心轴线。测斜传感器工作长度是500 mm , 在测斜管中被上下拖动，每当传感器与折线中某一短直线重合时，测读短直线的空间方向角。将这些短直线按其上下相对位置头尾相接，即复原了测斜管轴线的空间形状。
产品参数
测量范围 | 0-±30° (与地垂线的夹角) |
分 辨 率 | 0.02mm/500mm |
角度分辨率 | 0.001度 |
系统精度 | 符合《 建筑基坑工程监测技术标准》(GB50497) 要求 |
各深度读数位置误差 | ±1mm |
传感器防水 防腐 | 100米水压 耐水压(≥1MPa) |
最大测量深度 | 100米 |
传感器滑轮间距 | 500mm |
传感器直径 | 31mm |
传感器长度 | 793mm |
传感器重量 | 0.7KG |
钢丝绳材料 | 不锈钢 |
钢丝绳直径 | 1.5mm |
钢丝绳抗拉 | 1.5KN |
钢丝绳重量 | 0.9KG/100m |
配重块重量 | 2.6KG |
连续无故障运行次数 | 3000次 |
通讯方式 | 4G |
供电方式 | 24V锂电池/太阳能 |
工作温度 | -10℃-60℃ |
测量方向 | 具备X/Y双轴功能 |
